管廊领域气体检测系统解决方案

发表日期 : 2021-05-18 10:42:50

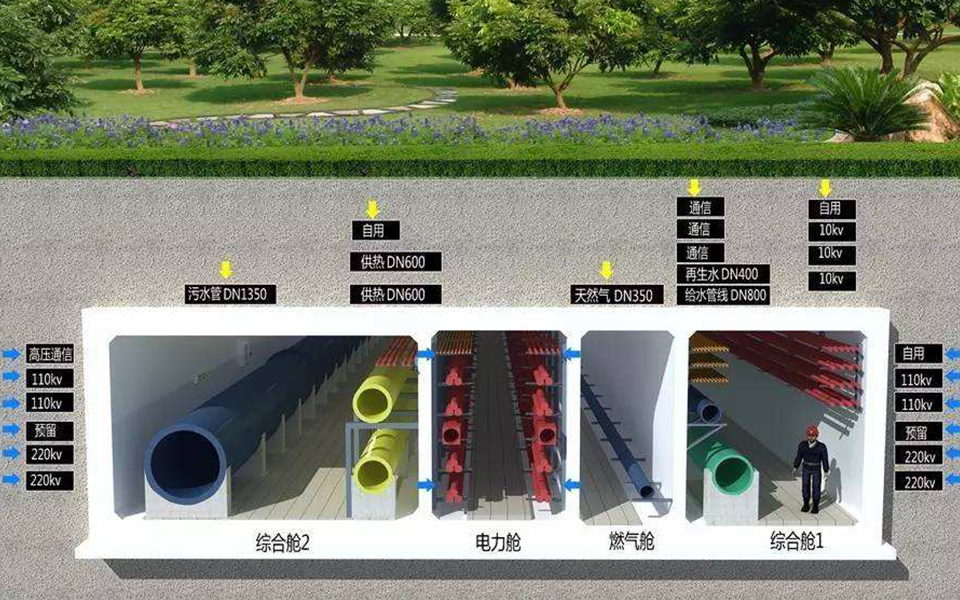

        综合管廊(也称“共同沟),就是地下城市管道综合走廊,即在城市地下建造一个隧道空间,将电力、通信,燃气、供热、给排水等各种工程管线集于一体,设有专门的检修口、吊装口和监测系统,实施统一规划、统一设计、统一建设和管理,是保障城市运行的重要基础设施和“生命线”。地下综合管廊系统不仅能解决城市交通拥堵问题,还极大方便了电力、通信、燃气、供排水等市政设施的维护和检修。此外,该系统还具有一定的防震减灾作用。对满足民生基本需求和提高城市综合承载力发挥着重要作用。因此,我国国务院、住建部、发改委及财政部已下发文件,支持地下管廊建设。

管廊领域系统解决方案


        行业痛点

        地下综合管廊由于通风效果不佳且长期处于半封闭状态,氧气含量比大气中稀薄,工作人员易受到缺氧威胁;此外,管道安装时需要焊接、刷防锈漆及各种面漆易引发材料及电力电缆起火燃烧;城市污水、管廊积水坑内的污水长期发酵,可能产生一定数量的硫化氢和甲烷,日积月累,也可能形成安全隐患(硫化氢会引起巡线人员中毒,而甲烷则可能形成爆炸性混合气体而直接威胁到管廊自身安全);地下综合管廊管线多,管廊内的照明、通风、防涝、检修、消防、监控等比地面复杂,极易发生电气火灾及可燃气体爆炸,且事故发生后易引发“连锁反应”,增加了抢险救灾、事故处置的难度,给人民生命及财产安全造成极大损失。

        解决方案

        1.方案概述

        由于地下管廊的特殊性质,因此我们要时刻监测气体浓度,以保障管廊事业安全有序地进行。

        环境设备监控系统:在地下综合管廊放置可燃气体及有毒气体检测报警器、液位仪表、温湿度仪表等各种传感器,通过控制主机将各种信号采集、存储、自控、上传,实现对地下综合管廊的环境监控。

        采集系统:控制器通过采集气体探测器、温湿度仪表、液位仪表等,经过CPU逻辑运算,按照设定参数自动对外设进行控制,并且将采集到的数据主动上传到数据服务器,达到实时同步,并驱动LED显示屏,实时显示该区域环境参数,及时提醒是否适合人员进入该场所。

        数据传输系统:数据传输方式有两种,一种是有线传输,一种是无线传输。

        1)有线传输:气体控制器可输出RS485信号,经转换器转化成为RS232信号,传输到电脑终端或SIS系统。

        2)无线传输:气体控制器可将采集到的信号通过2G/4G网络,无线传输到电脑终端或SIS系统。

        数据监控系统:数据监控系统主要有数据服务器、电视墙、中央监控服务器、电脑客户端、手机APP等部分组成。

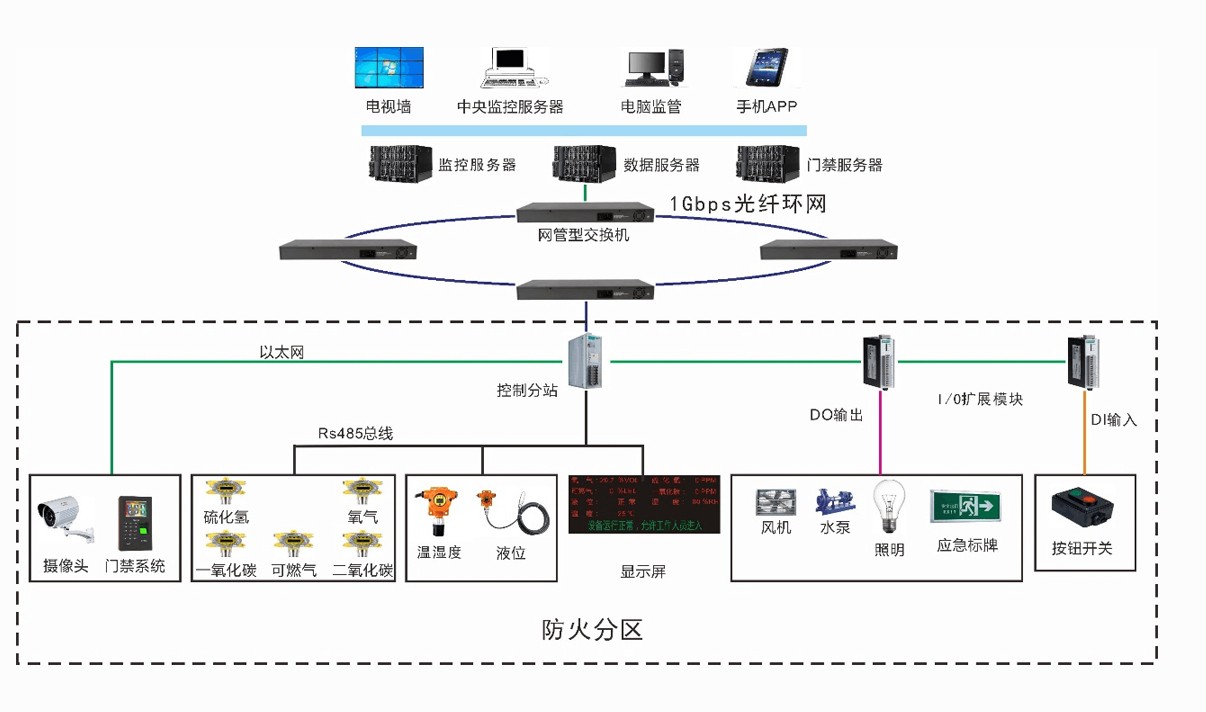

        2.系统组成


        3.系统功能

        1)检测功能:气体检测报警器能实时监测气体浓度,当空气中被检测气体浓度超过检测仪的设定值时,立即发出声光报警。

        2)数据存储功能:在监控中心装有数据服务器,采用磁盘阵列方式提高数据的安全存储、可扩充能力,方便监控人员随时查看监测数据。

        3)监控报警功能:监控中心监测到数据异常时,会及时弹出提醒窗口,并且根据事件重要程度会分别推送给不同的手机APP客户端,或以短信的方式通知给负责人员,提高报警的时效性。

        4)手机APP功能:手机APP客户端具有远程数据查看、实时将定位坐标上报、事件照片上传等功能,同时还可以接收监控中心推送的报警数据,以及下发的调度命令、任务确认和复查等信息。
